SAE 100 R1 スチールワイヤーで編み込まれた水圧用ホース
ホースコード	サイズ		ダッシュサイズ	ID		WD		過剰摂取			仕事i圧力		圧力の証明		ミンスラッププレッシャー		折りたたみ半径	体重
	サイズ			ID		WD		A について		AT	仕事i圧力		圧力の証明		ミンスラッププレッシャー		折りたたみ半径	体重
	mm	はい		ミニ	マックス	ミニ	マックス	ミニ	マックス	マックス	MPa	PSI	MPa	PSI	MPa	PSI	mm	kg/m
SAE100R1-01	5	3/16	-3	4.6	5.4	8.9	10.1	11.9	13.5	12.5	21	3045	42	6090	84	12810	90	0.2
SAE100R1-02	6.3	4/4	-4	6.2	7	10.6	11.7	15.1	16.7	14.1	19.2	2780	38.5	5580	77	11165	100	0.25
SAE100R1-03	8	5/16	- 5	7.7	8.5	12.1	13.3	16.7	18.3	15.7	17.5	2540	35	5075	70	10150	115	0.31
SAE100R1-04	10	3/8	-6	9.3	10.1	14.5	15.7	19	20.6	18.1	15.7	2280	31.5	4570	63	9135	125	0.36
SAE100R1-05	12.5	1/2	-8	12.3	13.5	17.5	19	22.2	23.8	21.5	14	2030	28	4060	56	8120	180	0.45
SAE100R1-06	16	5/8	-10	15.5	16.7	20.6	22.2	25.4	27	24.7	10.5	1520	21	3045	42	6090	205	0.52
SAE100R1-07	19	3/4	-12	18.6	19.8	24.6	26.2	29.4	31	28.6	8.7	1260	17.5	2540	35	5075	240	0.65
SAE100R1-08	25	1	-16歳	25	26.4	32.5	34.1	36.9	39.3	36.6	7	1015	14	2030	28	4060	300	0.91
SAE100R1-09	31.5	1 - 1 / 4	-20歳	31.4	33	39.3	41.7	44.4	47.6	44.8	4.3	620	8.7	1260	17.5	2540	420	1.3
SAE100R1-10	38	1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7	-24歳	37.7	39.3	45.6	48	50.8	54	52	3.5	510	7	1015	14	2030	500	1.7
SAE100R1-11	51	2	-32歳	50.4	52	58.7	61.9	65.1	68.3	65.9	2.6	380	5.2	750	10.5	1520	630	2

SAE 100 R2 スチールワイヤーで編み込まれた水圧用ホース
ほらse についてコード	サイズ		ダッシュサイズ	ID		WD		過剰摂取			作業プレスについて		証拠f 圧力		ミンバーst 圧力		折りたたみ半径	体重
	サイズ			ID		WD		A について		AT	作業プレスについて		証拠f 圧力		ミンバーst 圧力		折りたたみ半径	体重
	mm	インチ		ミニ	マックス	ミニ	マックス	ミニ	マックス	マックス	MPa	PSI	MPa	PSI	MPa	PSI	mm	kg/m
SAE100R2-01	5	3/16	-3	4.6	5.4	10.6	11.7	15.1	16.7	14.1	35	5075	70	10150	140	20300	90	0.32
SAE100R2-02	6.3	4/4	-4	6.2	7	12.1	13.3	16.7	18.3	15.7	35	5075	70	10150	140	20300	100	0.36
SAE100R2-03	8	5/16	- 5	7.7	8.5	13.7	14.9	18.3	19.8	17.3	29.7	4310	59.5	8630	119	17255	115	0.45
SAE100R2-04	10	3/8	-6	9.3	10.1	16.1	17.3	20.6	22.2	19.7	28	4060	56	8120	112	16240	125	0.54
SAE100R2-05	12.5	1/2	-8	12.3	13.5	19	20.6	23.8	25.4	23.1	24.5	3550	49	7110	98	14210	180	0.68
SAE100R2-06	16	5/8	-10	15.5	16.7	22.2	23.8	27	28.6	26.3	19.2	2780	38.5	5580	77	11165	205	0.8
SAE100R2-07	19	3/4	-12	18.6	19.8	26.2	27.8	31	32.5	30.2	15.7	2280	31.5	4570	63	9135	240	0.94
SAE100R2-08	25	1	-16歳	25	26.4	34.1	35.7	38.5	40.9	38.9	14	2030	28	4060	56	8120	300	1.35
SAE100R2-09	31.5	1 - 1 / 4	20	31.4	33	43.2	45.6	49.2	52.4	49.6	11.3	1640	22.7	3290	45.5	6600	420	2.15
SAE100R2-10	38	1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7	24	37.7	39.3	49.6	52	55.6	58.7	56	8.7	1260	17.5	2540	35	5075	500	2.65
SAE100R2-11	51	2	-32歳	50.4	52	62.3	64.7	68.3	71.4	68.6	7.8	1130	15.7	2280	31.5	4570	630	3.42

SAE 100 R3 繊維用編み込み液圧ホース
ホースコード	サイズ		ダッシュサイズ	ID		過剰摂取		作業圧		圧力の証明		ミニブートプレッシャー		折りたたみ半径	体重
	サイズ			ID		過剰摂取		作業圧		圧力の証明		ミニブートプレッシャー		折りたたみ半径	体重
	mm	インチ		ミニ	マックス	ミニ	マックス	MPa	PSI	MPa	PSI	MPa	PSI	mm	kg/m
SAE100R3-01	5	3/16	-3	4.5	5.4	11.9	13.5	10.5	1520	21	3050	42	6090	75	0.16
SAE100R3-02	6.3	4/4	-4	6.1	7	13.5	15.1	8.7	1260	17.5	2540	35	5075	75	0.18
SAE100R3-03	8	5/16	- 5	7.6	8.5	16.7	18.3	8.4	1220	16.8	2440	33.5	4860	100	0.27
SAE100R3-04	10	3/8	-6	9.2	10.1	18.3	19.8	7.8	1130	15.7	2280	31.5	4570	100	0.31
SAE100R3-05	12.5	1/2	-8	12.4	13.5	23	24.6	7	1015	14	2030	28	4060	125	0.45
SAE100R3-06	16	5/8	-10	15.6	16.7	26.2	27.8	6.1	885	12.2	1770	24.5	3550	140	0.53
SAE100R3-07	19	3/4	-12	18.7	19.8	31	32.5	5.2	750	10.5	1520	21	3045	150	0.72
SAE100R3-08	25	1	-16歳	25.1	26.2	36.9	39.3	3.9	570	7.8	1130	15.7	2280	205	0.9
SAE100R3-09	31.5	1 - 1 / 4	-20歳	31.4	32.9	42.9	46	2.6	380	5.2	750	10.5	1520	250	1.07

SAE 100 R4 繊維用帯状水圧用ホース
ホースコード	サイズ		ダッシュサイズ	ID		過剰摂取	作業圧		圧力の証明		ミニブートプレッシャー		折りたたみ半径	体重
	サイズ			ID		過剰摂取	作業圧		圧力の証明		ミニブートプレッシャー		折りたたみ半径	体重
	mm	インチ		ミニ	マックス	マックス	MPa	PSI	MPa	PSI	MPa	PSI	mm	kg/m
SAE100R4-01	19	3/4	-12	18.2	19.8	34.9	2.1	305	4.2	610	8.4	1210	125	0.92
SAE100R4-02	25	1	-16歳	24.6	26.2	41.3	1.7	250	3.5	510	7	1015	150	1.1
SAE100R4-03	31.5	1 - 1 / 4	-20歳	30.6	33	50.8	1.4	200	2.8	410	5.6	810	200	1.3
SAE100R4-04	38	1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7	-24歳	36.9	39.3	57.2	1.05	150	2.1	305	4.2	610	255	1.8
SAE100R4-05	51	2	32	49.2	52.4	69.9	0.7	100	1.4	200	2.8	410	300	2.23
SAE100R4-06	63	2 2/2	-40歳	61.9	65.1	82.6	0.4	60	0.85	120	1.7	250	355	3.23
SAE100R4-07	76	3	-48歳	74.6	77.8	95.3	0.4	60	0.8	120	1.6	230	460	4.25
SAE100R4-08	89	3-1/2	56	87.3	90.5	107.9	0.3	40	0.6	90	1.25	180	530	5.05
SAE100R4-09	102	4	-64歳	100	103.2	120.7	0.25	40	0.5	70	1	145	610	5.6

SAE 100 R5 スチールワイヤーで編み込まれた水圧用ホース
ホースコード	サイズ		ダッシュサイズ	ID		過剰摂取		作業圧力		証拠圧力		ミンスラップ圧力		折りたたみ半径	体重
	サイズ			ID		過剰摂取		作業圧力		証拠圧力		ミンスラップ圧力		折りたたみ半径	体重
	mm	インチ		ミニ	マックス	ミニ	マックス	MPa	PSI	MPa	PSI	MPa	PSI	mm	kg/m
SAE100R5-01	5	3/16	-3	4.8	5.5	12.7	13.7	21	3045	42	6090	84	12180	75	0.24
SAE100R5-02	6.3	4/4	-4	6.4	7.2	14.3	15.3	21	3045	42	6090	84	12180	85	0.28
SAE100R5-03	8	5/16	- 5	7.9	8.7	16.7	17.6	15.7	2270	31.5	4570	63	9135	100	0.35
SAE100R5-04	12.5	1/2	-8	12.7	13.7	22.8	24	12.2	1770	24.5	3550	49	7105	140	0.51
SAE100R5-05	16	5/8	-10	15.9	17	26.8	28	10.5	1520	21	3045	42	6090	165	0.68
SAE100R5-06	22	7/8	-14歳	22.2	23.3	30.6	32.2	5.6	810	11.2	1620	22.4	3250	185	0.7
SAE100R5-07	29	1/8	-18歳	28.6	29.8	37.3	38.9	4.3	620	8.7	1260	17.5	2540	230	0.8
SAE100R5-08	35	1〜3/8	-22歳	34.9	36.1	43.7	45.2	3.5	510	7	1015	14	2030	265	0.93
SAE100R5-09	46	1〜13・16	-29歳	46	47.2	55.2	57.6	2.4	350	4.9	700	9.8	1420	335	1.32
SAE100R5-10	60	2〜3/8	-38歳	60.3	61.9	71.8	74.2	2.4	350	4.9	700	9.8	1420	610	2.96
SAE100R5-11	76	3	-48歳	76.2	77.8	89.3	91.7	1.4	200	2.8	410	5.6	810	840	4.1

SAE 100 R6 繊維用帯状液圧ホース
ホースコード	サイズ		ダッシュサイズ	ID		過剰摂取	作業圧		圧力の証明		ミニ破裂圧力		ミニ折りたたみ	体重
	サイズ			ID		過剰摂取	作業圧		圧力の証明		ミニ破裂圧力		ミニ折りたたみ	体重
	mm	インチ		ミニ	マックス	マックス	MPa	PSI	MPa	PSI	MPa	PSI	mm	kg/m
SAE100R6-01	5	3/16	-3	4.2	5.4	10.3	3.5	510	7	1015	14	2030	50	0.1
SAE100R6-02	6.3	4/4	4	5.6	7.2	11.9	2.8	410	5.6	810	11.2	1620	65	0.13
SAE100R6-03	8	5/16	5	7.2	8.8	13.5	2.8	410	5.6	810	11.2	1620	75	0.15
SAE100R6-04	10	3/8	6	8.7	10.3	15.1	2.8	410	5.6	810	11.2	1620	75	0.18
SAE100R6-05	12.5	1/2	8	11.9	13.5	19	2.8	410	5.6	810	11.2	1620	100	0.26
SAE100R6-06	16	5/8	-10	15.1	16.7	22.2	2.4	350	4.8	710	9.8	1420	125	0.34
SAE100R6-07	19	3/4	-12	18.3	19.9	25.4	2.1	310	4.2	610	8.4	1220	150	0.4

SAE 100 R7 熱塑性液圧ホース
ホースコード	サイズ		ダッシュサイズ	ID		過剰摂取	作業圧		圧力の証明		ミニブートプレッシャー		曲がり半径	体重
	サイズ			ID		過剰摂取	作業圧		圧力の証明		ミニブートプレッシャー		曲がり半径	体重
	mm	インチ		ミニ	マックス	マックス	MPa	PSI	MPa	PSI	MPa	PSI	mm	kg/m
SAE100R7-01	5	3/16	-3	4.6	5.4	11.4	21	3045	42	6090	84	12180	90	0.073
SAE100R7-02	6.3	4/4	-4	6.2	7	13.7	19.2	2780	38.5	5580	77	11165	100	0.09
SAE100R7-03	8	5/16	- 5	7.7	8.5	15.6	17.5	2535	35	5075	77	10150	115	0.128
SAE100R7-04	10	3/8	-6	9.3	10.3	18.4	15.7	2275	31.5	4565	63	9135	125	0.155
SAE100R7-05	12.5	1/2	-8	12.3	13.5	22.5	14	2030	28	4060	56	8120	180	0.224
SAE100R7-06	16	5/8	-10	15.5	16.7	25.8	10.5	1520	21	3045	42	6090	205	0.277
SAE100R7-07	19	3/4	-12	18.6	19.8	28.6	8.7	1260	17.5	2535	35	5075	240	0.33
SAE100R7-08	25	1	-16歳	25	26.4	36.7	7	1015	14	2030	28	4060	300	0.403

SAE 100 R8 熱塑性液圧ホース
ホースコード	サイズ		ダッシュサイズ	ID		過剰摂取	ウォーキング圧力		証拠圧力		ミンスラップ圧力		曲がり半径	体重
	サイズ			ID		過剰摂取	ウォーキング圧力		証拠圧力		ミンスラップ圧力		曲がり半径	体重
	mm	インチ		ミニ	マックス	マックス	MPa	PSI	MPa	PSI	MPa	PSI	mm	kg/m
SAE100R8-01	5	3/16	-3	4.6	5.4	14.6	35	5075	70	10150	140	20300	90	0.086
SAE100R8-02	6.3	4/4	4	6.2	7	16.8	35	5075	70	10150	140	20300	100	0.097
SAE100R8-03	10	3/8	-6	9.3	10.3	20.3	28	4060	56	8120	112	16240	125	0.178
SAE100R8-04	12.8	1/2	-8	12.3	13.5	24.6	24.5	3550	49	1705	98	14210	180	0.215
SAE100R8-05	16	5/8	-10	15.5	16.7	29.8	19.2	2780	38.5	2280	77	11165	205	0.312
SAE100R8-06	19	3/4	-12	18.6	19.8	33	15.7	2275	31.5	4565	63	9135	240	0.36
SAE100R8-07	25	1	-16歳	25	26.4	38.6	14	2030	28	4060	56	8120	300	0.505

SAE 100 R9 スチールワイヤのスパイラル式水管
ホースコード	サイズ		ダッシュサイズ	ID		WD		過剰摂取			作業圧力		証拠圧力		ミニ破裂圧力		曲がり半径	体重
	サイズ			ID		WD		A について		AT	作業圧力		証拠圧力		ミニ破裂圧力		曲がり半径	体重
	mm	インチ		ミニ	マックス	ミニ	マックス	ミニ	マックス	マックス	MPa	psl	MPa	psl	MPa	PSI	mm	kg/m
SAE100R9-01	10	3/8	-6	9.3	10.1	16.9	18	20.6	22.2	21.1	31.5	4570	63	9135	126	18270	125	0.7
SAE100R9-02	12.5	1/2	-8	12.3	13.5	19.4	21	23.8	25.4	24.3	28	4060	56	8120	112	16240	180	0.83
SAE100R9-03	19	3/4	-12	18.6	19.8	26.6	28.2	30.6	32.2	31.9	21	3045	42	6090	84	12180	240	1.3
SAE100R9-04	25	1	-16歳	25	26.4	34.5	36.1	38.5	40.9	40.5	21	3045	42	6090	84	12180	300	1.7
SAE100R9-05	31.5	4/4	-20歳	31.4	33	43.3	45.6	49.2	52.4	50.7	17.5	2540	35	5075	70	10150	420	3.08
SAE100R9-06	38	1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7	24	37.7	37.7	49.6	52	55.6	58.7		14	2030	28	4060	56	8120	500	4.3
SAE100R9-07	51	2	-32歳	50.4	50.4	63.9	66.2	69.9	73		14	2030	28	4060	56	8120	660	5.63

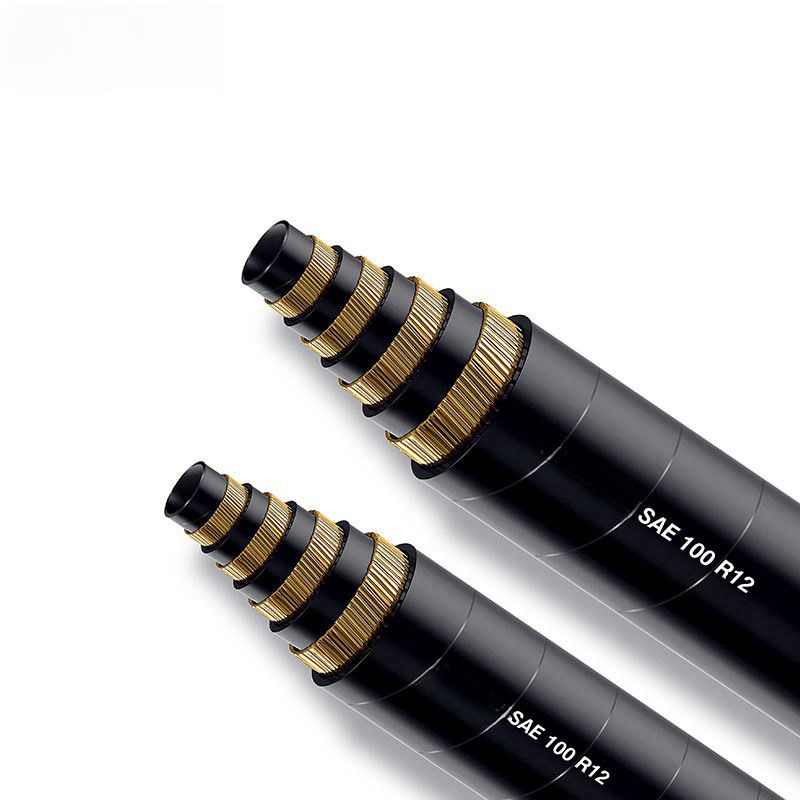

SAE 100 R12 石油ベースの水力油のための高圧スパイラル水力ホース
