起源の場所:
中国
ブランド名:
KELONG
モデル番号:
ゴムVシールVA回転シャフトシールリング
送信

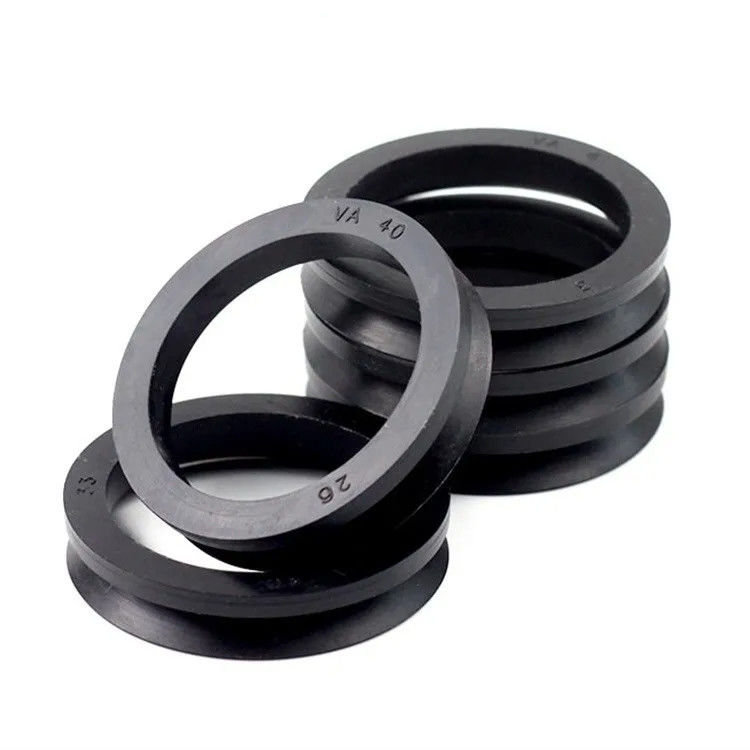

NBR/FKM ゴム型VAシャフト用V環水封印
VA シールリングは,軸に固定され,軸と共に回転する.さらに,角型シールリップは,角度偏移を防止する.VA型シールリングの役割は,外部の汚れの侵入と内部脂肪の漏れを防止することです中間接続部品は,密封唇が密封された表面にわずかな圧力を及ぼし,耐久的で効果的な密封を実現することを保証することができます.
| 材料 | 硬さ | スピード | 温度 °C |
| NBR (ナトリル,ブナ-N) | 60-70 岸 A | <=8m/s | -40から+120 |
| FKM (FPM) | 60-70 岸 A | <=10 m/s | -30から+220 |
NBR/FKM ゴム型VAシャフト用V環水封印
|
利点:
1) 金属部品のない純ゴムエラストーマー材料
2) 設計作業の削減,設置処理の必要性がない
3) シャフトマッピング表面加工と表面精度,硬さ要件をなくし,シャフト表面は硬化する必要はありません
4) 簡単で信頼性の高い設置と取り除き
5) 表面接触圧は小さいので,摩擦力は小さい,摩擦損失と摩擦熱は小さい,および使用寿命は長い
6) 密封し 防塵 |

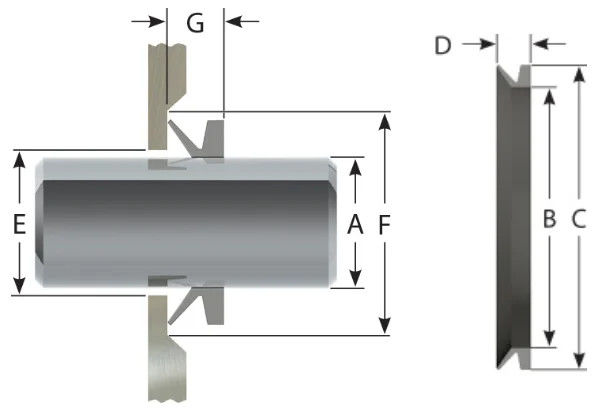

| シール 寸法 | 住宅 の 寸法 | |||||||
| A について | B について | C について | D | E について | F について | G | ||
| 部分番号 | シャフト直径 | 証明書 | 過剰摂取 | 高さ | 証明書 | 過剰摂取 | 幅 | |
| VA 003 | 2.70-350 | 2.50 | 5.50 | 3.00 | A+100 | A+400 | 2.50±030 | |
| VA 004 | 3.50-450 | 3.20 | 7.20 | 3.70 | A+100 | A+600 | 3.00±040 | |
| VA 005 | 4.50-550 | 4.00 | 8.00 | 3.70 | A+100 | A+600 | 30.00±040 | |
| VA 006 | 5.50-6 だった50 | 5.00 | 9.00 | 3.70 | A+100 | A+600 | 30.00±040 | |
| VA 007 | 6.50-8だった00 | 6.00 | 10.00 | 3.70 | A+100 | A+600 | 3.00±040 | |
| VA 008 | 8.00-950 | 7.00 | 11.00 | 3.70 | A+100 | A+600 | 3.00±040 | |
| VA 010 | 9.50 - 1150 | 9.00 | 15.00 | 5.50 | A+200 | A+900 | 4.50±060 | |
| VA 012 | 11.50-12だった50 | 10.50 | 16.50 | 5.50 | A+200 | A+900 | 4.50±060 | |
| VA 013 | 12.50-13だった50 | 11.70 | 17.50 | 5.50 | A+200 | A+900 | 4.50±060 | |
| VA 014 | 13.50 - 1550 | 12.50 | 18.50 | 5.50 | A+200 | A+900 | 4.50±060 | |
| VA 016 | 15.50-17 だった50 | 14.00 | 20.00 | 5.50 | A+200 | A+900 | 4.50±060 | |
| VA 018 | 17.50-1900 | 16.00 | 22.00 | 5.50 | A+200 | A+900 | 4.50±060 | |
| VA 020 | 19.00-21.00 | 18.00 | 26.00 | 7.50 | A+200 | A+1200 | 6.00±080 | |
| VA 022 | 21.00-24. その通りだ00 | 20.00 | 28.00 | 7.50 | A+200 | A+1200 | 60.00±080 | |
| VA 025 | 24.00-27 だった00 | 22.00 | 30.00 | 7.50 | A+200 | A+1200 | 6.00±080 | |
| VA 028 | 27.00-2900 | 25.00 | 33.00 | 7.50 | A+300 | A+1200 | 6.00±080 | |
| VA 030 | 29.00-31.00 | 27.00 | 35.00 | 7.50 | A+300 | A+1200 | 6.00±080 | |
| VA 032 | 31.00-33 だった00 | 29.00 | 37.00 | 7.50 | A+300 | A+1200 | 60.00±080 | |
| VA 035 | 33.00-3600 | 31.00 | 39.00 | 7.50 | A+300 | A+1200 | 6.00±080 | |
| VA 038 | 36.00-3800 | 34.00 | 42.00 | 7.50 | A+300 | A+1200 | 6.00±080 | |
| VA 040 | 38.00-43だった00 | 36.00 | 46.00 | 9.00 | A+300 | A+1500 | 7.00±100 | |
| VA 045 | 4300から48まで00 | 40.00 | 50.00 | 9.00 | A+300 | A+1500 | 7.00±100 | |
| VA 050 | 48.00-53だった00 | 45.00 | 55.00 | 9.00 | A+300 | A+1500 | 7.00±100 | |
| VA 055 | 53.00-58だった00 | 49.00 | 59.00 | 9.00 | A+300 | A+1500 | 7.00±100 | |
| VA 060 | 58.00-63 だった00 | 54.00 | 64.00 | 9.00 | A+300 | A+1500 | 7.00±100 | |
| VA 065 | 63.00-68 だった00 | 58.00 | 68.00 | 9.00 | A+300 | A+1500 | 7.00±100 | |
| VA 070 | 68.00-73だった00 | 63.00 | 75.00 | 11.00 | A+400 | A+1800 | 9.00±120 | |
| VA 075 | 730.00-78 だった00 | 67.00 | 79.00 | 11.00 | A+400 | A+1800 | 9.00±120 | |
| VA 080 | 78.00-83 だった00 | 72.00 | 84.00 | 11.00 | A+400 | A+1800 | 9.00±120 | |
| シール 寸法 | 住宅 の 寸法 | |||||||
| A について | B について | C について | D | E について | F について | G | ||
| 部分番号 | シャフト直径 | 証明書 | 過剰摂取 | 高さ | 証明書 | 過剰摂取 | 幅 | |
| VA 085 | 830.00-88 だった00 | 76.00 | 88.00 | 11.00 | A+400 | A+1800 | 9.00±120 | |
| VA 090 | 88.00-93だった00 | 81.00 | 93.00 | 11.00 | A+400 | A+1800 | 9.00±120 | |
| VA 095 | 93.00-98だった00 | 85.00 | 97.00 | 11.00 | A+400 | A+1800 | 9.00±120 | |
| VA 100 | 98.00-105 だった00 | 90.00 | 102.00 | 11.00 | A+400 | A+1800 | 9.00±120 | |
| VA 110 | 105.00-115 だった00 | 99.00 | 113.00 | 12.80 | A+400 | A+2100 | 10.50±150 | |
| VA 120 | 115.00-125 だった00 | 108.00 | 122.00 | 12.80 | A+400 | A+2100 | 10.50±150 | |
| VA 130 | 125.00-135. わかった00 | 117.00 | 131.00 | 12.80 | A+400 | A+2100 | 10.50±150 | |
| VA 140 | 135.00-145 だった00 | 126.00 | 140.00 | 12.80 | A+400 | A+2100 | 10.50±150 | |
| VA 150 | 145.00-155 だった00 | 135.00 | 149.00 | 12.80 | A+400 | A+2100 | 10.50±150 | |
| VA 160 | 155.00-165 だった00 | 144.00 | 160.00 | 14.50 | A+500 | A+2400 | 12.00 ± 180 | |
| VA 170 | 165.00-175 だった00 | 153.00 | 169.00 | 14.50 | A+500 | A+2400 | 12.00±180 | |
| VA 180 | 175.00-185 だった00 | 162.00 | 178.00 | 14.50 | A+500 | A+2400 | 12.00±180 | |
| VA 190 | 185.00-195 だった00 | 171.00 | 187.00 | 14.50 | A+500 | A+2400 | 12.00±180 | |
| VA 199 | 195.00-21000 | 180.00 | 196.00 | 14.50 | A+500 | A+2400 | 12.00 ± 180 | |
| VA 200 | 190.00-21000 | 180.00 | 210.00 | 25.00 | A+1000 | A+45だ00 | 20.00 ±400 | |
| VA 220 | 210.00-235 だった00 | 198.00 | 228.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 250 | 235.00-265 だった00 | 225.00 | 255.00 | 25.00 | A+1000 | A+45だ00 | 200.00±400 | |
| VA 275 | 265.00-29000 | 247.00 | 277.00 | 25.00 | A+1000 | A+45だ00 | 200.00±400 | |
| VA 300 | 290.00-31000 | 270.00 | 300.00 | 25.00 | A+1000 | A+4500 | 20.00出る4.00 | |
| VA 325 | 310.00-335. わかった00 | 292.00 | 322.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 350 | 335.00~365だ00 | 315.00 | 345.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 375 | 365.00-390 だった00 | 337.00 | 367.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 400 | 390.00-43000 | 360.00 | 390.00 | 25.00 | A+1000 | A+45だ00 | 20.00 400 | |
| VA 450 | 430.00-480 だった00 | 405.00 | 435.00 | 25.00 | A+1000 | A+4500 | 20.00出る4.00 | |
| VA 500 | 480.00- 530 だった00 | 450.00 | 480.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 550 | 530.00- 580 だった00 | 495.00 | 525.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 600 | 580.00から63000 | 540.00 | 570.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 650 | 630.00 - 66500 | 600.00 | 630.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 700 | 665.00-70500 | 630.00 | 660.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 725 | 705.00-74500 | 670.00 | 700.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 750 | 745.00-785 だった00 | 705.00 | 735.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 800 | 785.00から83000 | 745.00 | 775.00 | 25.00 | A+1000 | A+4500 | 20.00 ±400 | |
| VA 850 | 830.00-875 だった00 | 785.00 | 815.00 | 25.00 | A+1000 | A+4500 | 20.00 ± 400 | |
| VA 900 | 875.00-92000 | 825.00 | 855.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 950 | 920.00-96500 | 865.00 | 895.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 1000 | 965.00〜101500 | 910.00 | 940.00 | 25.00 | A+1000 | A+4500 | 20.00 ± 400 | |
| シール 寸法 | 住宅 の 寸法 | |||||||
| A について | B について | C について | D | E について | F について | G | ||
| 部分番号 | シャフト直径 | 証明書 | 過剰摂取 | 高さ | 証明書 | 過剰摂取 | 幅 | |
| VA 1100 | 1065.00- 1115.00 |
1000.00 | 1030.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 1150 | 1115.00- 1165.00 |
1045.00 | 1075.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 1200 | 1165.00- 1215.00 |
1090.00 | 1120.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 1250 | 1215.00- 1270.00 |
1135.00 | 1165.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 1300 | 1270.00- 1320.00 |
1180.00 | 1210.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 1350 | 1320.00- 1370.00 |
1225.00 | 1255.00 | 25.00 | A+1000 | A+4500 | 20.00 ±400 | |
| VA 1400 | 1370.00- 1420.00 |
1270.00 | 1300.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 1450 | 1420.00- 1470.00 |
1315.00 | 1345.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 1500 | 1470.00- 1520.00 |
1360.00 | 1390.00 | 25.00 | A+1000 | A+4500 | 20.00 ±400 | |
| VA 1550 | 1520.00- 1570.00 |
1405.00 | 1435.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 1600 | 1570.00- 1620.00 |
1450.00 | 1480.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 1650 | 1620.00- 1670.00 |
1495.00 | 1525.00 | 25.00 | A+1000 | A+4500 | 20.00 ±400 | |
| VA 1700 | 1670.00- 1720.00 |
1540.00 | 1570.00 | 25.00 | A+10だった00 | A+4500 | 200.00±400 | |
| VA 1750 | 1720.00- 1770.00 |
1585.00 | 1615.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 1800 | 1770.00- 1820.00 |
1630.00 | 1650.00 | 25.00 | A+1000 | A+4500 | 20.00 ±400 | |
| VA 1850 | 1820.00- 1870.00 |
1675.00 | 1705.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 1900 | 1870.00- 1920.00 |
1720.00 | 1750.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 1950 年 | 1920.00- 1970.00 |
1765.00 | 1795.00 | 25.00 | A+1000 | A+4500 | 200.00±400 | |
| VA 2000 | 1970.00- 2020.00 |
1810.00 | 1840.00 | 25.00 | A+10だった00 | A+4500 | 200.00±400 | |
